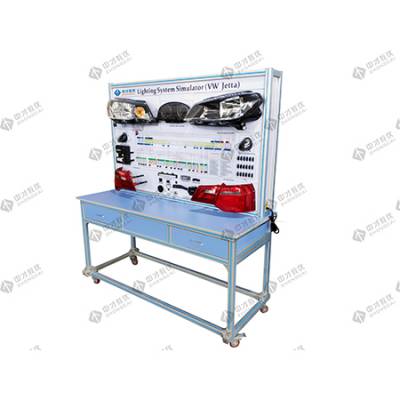

汽车照明系统示教板-新捷达

一、产品简介：

该实训系统以真实的汽车灯光照明系统为基础，将所有相关控制开关及执行器整合到一个示教板上，系统的展现了汽车灯光照明系统的工作原理。可进行汽车前照灯、尾灯、危险警告灯等系统的演示实验、故障诊断、数据测量等实训操作。

二、功能特点：

1.真实可运行的汽车照明系统，充分展示汽车照明系统的组成结构和工作过程。

2.实训台集成摆放了左大灯总成、右大灯总成、前雾灯总成、左后尾灯总成、右后尾灯总成、组合仪表、车身控制单元、网关控制单元、组合灯光开关等。

3.实训台测量面板上绘有彩色喷绘电路图，安装有检测端子、可直接在面板上检测各前照灯、后尾灯、车身控制单元管脚的电信号，如电阻、电压、电流、频率信号等。

5.实训台配备故障设置系统，可以设置一个及多个常见的故障来模拟汽车照明系统的电路故障，以达到考试考核的目的。

6. 实训台安装有诊断座，可连接专用或通用型汽车器，对汽车照明系统实行读取故障码、清除故障码、读取数据流等自诊断功能。

三、教学内容：

1. 汽车照明系统的配置组成的认知

2. 了解汽车照明系统的控制原理

3. 掌握汽车照明系统的基础知识

4. 掌握照明系统的工作原理

5. 能够独立列举和解释照明系统的元件

6. 掌握照明系统的执行器工作条件

7. 独立对汽车照明系统进行故障排查、保养和维修

四、技术参数：

1.外形尺寸：1600×700×1800mm(长×宽×高)

2.输入电源；AC 220V±10% 50Hz

3.工作电源；DC12V
